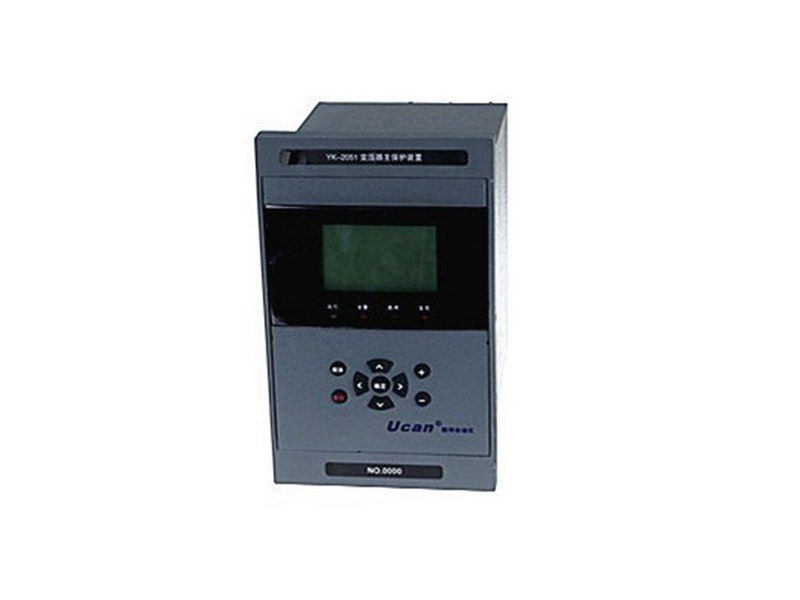

YK-2051變壓器主保護裝置_上海頤坤自動化控制設備有限公司

發布日期：2020-09-03瀏覽次數：

YK-2051適用于35KV及35KV兩圈變壓器主保護。

保護功能	比率差動保護	比率制動式差動保護是變壓器的主保護。能反映變壓器內部相間短路故障丶匝間層間短路故障，保護采用二次諧波制動原理，用以躲過變壓器空投時勵磁涌流造成的保護誤動。
	差動速斷保護	保護設有一速斷段，在電抗器內部嚴重故障時快速動作。
	低壓側過流保護	為變壓器的低壓側設一段過流保護，作為變壓器的后備保護，該保護動作后作用與變壓器各側斷路器。
	中壓側過流保護	無
通訊功能	RS485	1個。用于監控系統的數據傳輸；支持Modbus和IEC-60870-5-103規約。
	CAN	1個。用于站內防越級跳閘。
	RJ45	1個（與光口互斥）；支持TCP/IP-103規約。
	百兆光口	1個（與電口互斥）；支持TCP/IP-103規約或防越級跳閘協議。
	無線口	zigbee或wifi。
測控功能	·遙信開入采集，裝置遙信變位，事故遙信； ·高丶低壓側保護電流，差動電流，制動電流。
輔助功能	·TA斷線告警； ·裝置故障告警； ·裝置自檢； ·故障錄波。
