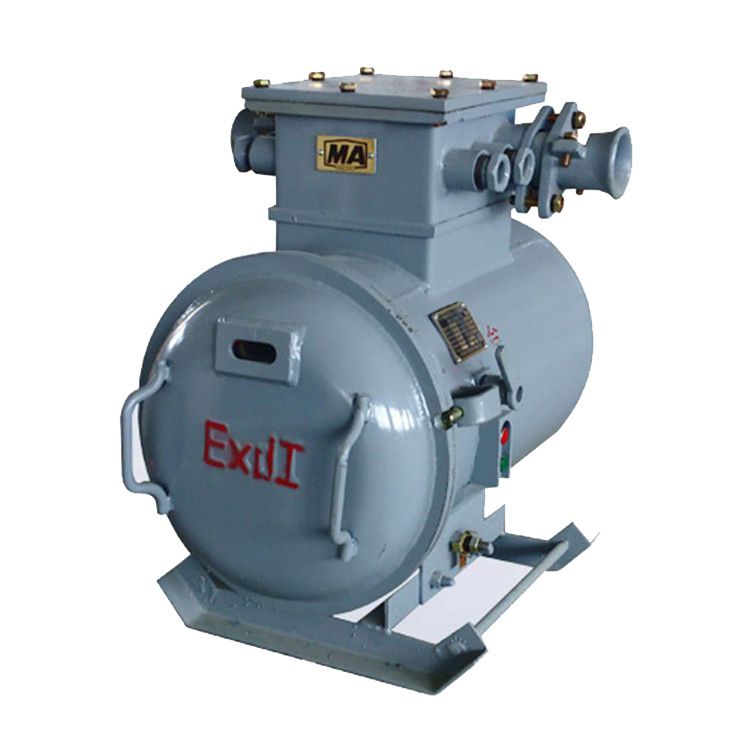

礦用隔爆型照明信號綜合保護裝置技術要求?

一、綜合保護裝置型號及數量?

型號：

ZBZ-2.5/1140(660)M

?數量：

1臺?

二、技術參數及要求??

1、額定容量：10kVA???

?額定電壓：輸入1140V（660V）；

輸出127V；???

?額定電流：輸入5.1A（8.7A）；

輸出45A；?????

接線方式：△/?Y????

?電源額定頻率：50Hz???

?防爆標志：ExdI?

2、控制方式：能實現近控、遠控。?

3、綜合保護裝置應結構簡單、安裝操作維護方便，既可以就地控制，也可以通過可編程序控制器（PLC）或其他設備進行遠方控制。?

4、工作電壓允許范圍：額定電壓75%-110%。?

5、綜合保護裝置配套單片機可編程序智能化綜合保護器，中文液晶顯示界面，具有過壓、欠壓、過載、斷相、短路保護、漏電閉鎖、相不平衡、溫度保護、無壓釋放保護，有電度計量裝置。保護器配置RS485或CAN接口通訊聯網功能，能接入局域網或因特網；?

6、保護器有故障顯示、閉鎖和記憶功能，至少應能儲存50次故障信息記錄。

?7、電流顯示（采樣）誤差不大于1A，電度計量精度0.5級。

?8、機械閉鎖裝置不得采用插銷式。?

三、質量保證及總體性能要求

?1、綜合保護裝置為礦用隔爆型，具有煤安標志，防爆性能符合《煤礦**規程》行業標準的有關要求。

?2、能保證在海拔高度3000米，周圍環境溫度為-5～40℃，空氣相對濕度不大于95％（+25℃時）的環境下連續可靠使用；能保證在具有甲烷混合物及煤塵爆炸危險的礦井中可靠使用。????

?3、綜合保護裝置外形為方形，由兩個完全獨立的隔爆腔組成，下隔爆腔為主隔爆腔，上部隔爆腔為進出線隔爆腔；接線室內的接線柱布局合理，爬電距離符合要求。應采用快開門結構，機芯為手車式結構。

?4、防爆性能要求：?

（1）所有殼體零部件等無損壞現象。

（2）所有隔爆結合面應無損傷銹蝕現象，接合面的隔爆間隙應不大于0.2mm（按鈕部分的隔爆間隙不大于0.3mm）。?

（3）所有操作機構應靈活，按鈕應無卡刮現象；

所有緊固件應無松動現象；

所有電氣連接件接觸良好，可靠；

所有進出線電纜應可壓緊和密封。?

（4）各部分電氣絕緣性能良好。
