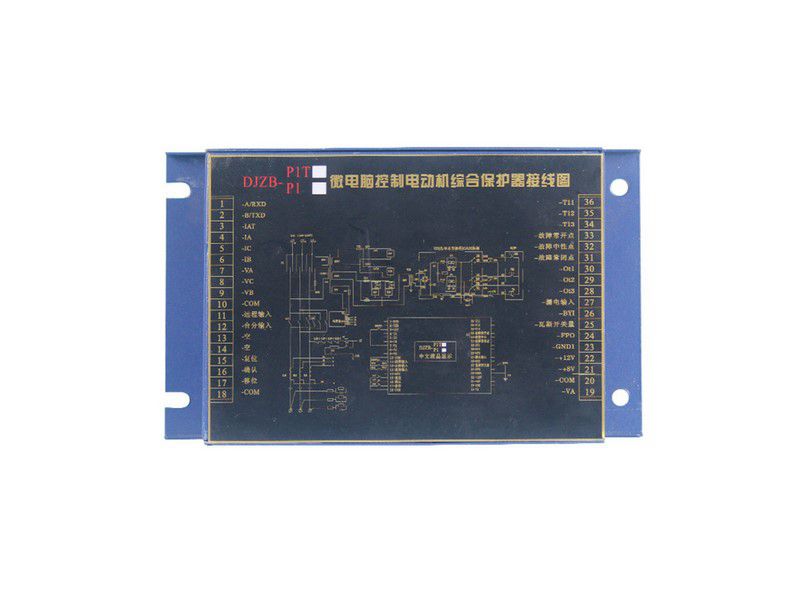

華宇DJZB-P1微電腦控制電動機綜合保護器

1、 額定電壓：分檔可調1140V、660V、380V，（顯示電網實時電壓）

當線路電壓高于額定電壓的120%時，出現高壓保護。

當線路電壓低于額定低于的65%時，出現低壓保護。

2、 額定電流：200A、315A、400A

3、 工作電流：可從000A調至999A，每5A為一步。

4、 短路保護：可從0000A調至6990A，每10A為一步。短路時間<100ms。

5、 過載保護：過載延時進行反時限動作。

6、 漏電閉鎖：在起動器合閘前能對供電線路對地絕緣情況進行檢測，當絕緣電阻低于一定阻值時，能實現漏電閉鎖功能，使起動器不能合閘。其值如下：

當額定電壓為1140V時，閉鎖值40KΩ。

當額定電壓為660V時，閉鎖值22KΩ。

當額定電壓為380V時，閉鎖值7KΩ。

7、 控制方式：

單控：只起動本機工作。

聯控：當本機起動后8秒再起動**臺電機，如果**臺電動機起動失敗，則本臺電動機也停止工作。

8、 相不平衡保護：

不平衡系數有60%、65%、70%、75%，可通過菜單整定選中某一項。當用戶不需要此項功能時，可選中“關”，即可取消缺相功能。缺相保護延時為8S。

9、 風電瓦斯保護功能：

當瓦斯超**，給保護器送一個無源接點信號，保護器輸出跳閘信號，顯示“瓦斯超限”。

10、故障功能查詢：可通過菜單查看前10次發生故障的時間和故障類別。

11、試驗功能：

為了檢驗保護器能正常工作，在菜單中設有兩個試驗功能。

a)      當開關處于分閘狀態時，通過菜單整定，選中“漏電試驗”，顯示屏顯示“漏電電阻11k 禁止合閘”，試驗完畢按下“復位”鍵恢復正常工作。

b)      短路試驗

通過菜單整定，選中“短路試驗”，顯示屏顯示“出現故障短路”，試驗完畢按下“復位”鍵恢復正常工作。

12、顯示功能

在分閘狀態下，顯示漏電電阻值，單控或聯控，電壓值及時間。在合閘狀態下，顯示屏顯示工作電壓，三相工作電流，日期和時間。當出現過載時，屏幕下方出現“過載預警”，過載延時到時，屏幕下方顯示“出現過載故障”。

當開關處于分閘狀態時，發光管指示為紅色光；當開關處于合閘狀態時，發光管指示為綠色光。

13、電源： 輸入電壓：AC17.5V 主電源

輸入電壓：AC28V 檢漏電源

本保護器可在65%～120%額定電壓范圍內可靠工作。
